弱電通信設備安裝工程是現代建筑智能化、信息化的核心環節，其施工工藝的規范性直接影響系統的穩定性與可靠性。本文將結合施工流程圖解，并介紹輔助設計與管理的電腦軟件，為工程實施提供清晰指引。
一、 施工前期準備
- 圖紙會審與技術交底：施工團隊需會同設計、監理單位，深入理解系統圖、平面布置圖、管線走向圖，明確設備參數、安裝點位及接口標準。
- 設備與材料檢驗：對所有通信設備（如交換機、路由器、配線架、信息模塊）、線纜（光纖、雙絞線）及輔材進行規格、型號、數量及外觀檢查，確保符合設計要求。
- 施工工具準備：包括光纖熔接機、網絡測試儀（如Fluke）、打線刀、剝線鉗、水平尺、電鉆等。
二、 主要施工工藝步驟圖解（簡述）
第一步：管路與橋架敷設
> 圖解示意：沿天花或墻面規劃路徑 → 安裝線管/橋架（固定間距符合規范） → 設置過線盒與預留伸縮余量。
> 工藝要點：強弱電線管路需保持間距（通常>30cm），避免干擾；彎頭曲率半徑需大于線纜直徑的6倍。
第二步：線纜布放與端接
> 圖解示意：線纜穿管/橋架布放（施加標簽） → 預留適當長度（設備端、配線端） → 端接信息模塊/配線架（遵循T568A/B標準）。
> 工藝要點：布放時避免過度拉扯、扭曲；雙絞線開絞長度不超過13mm；光纖熔接后需用熱縮管保護。

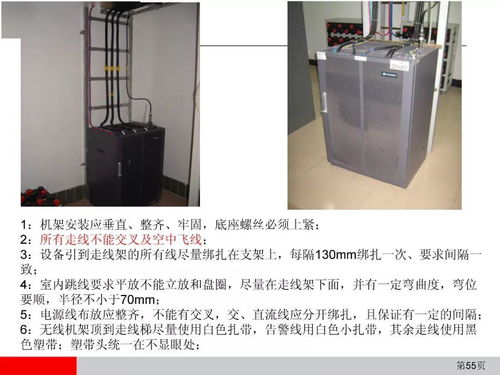

第三步：設備機柜安裝
> 圖解示意：定位機柜位置（考慮承重、散熱） → 固定機柜（垂直偏差<3mm） → 安裝配線架、理線器、網絡設備。
> 工藝要點：設備安裝牢固，留有散熱空間；跳線應整齊綁扎，標識清晰。
第四步：終端設備安裝
> 圖解示意：信息面板上墻安裝（高度統一） → 連接終端設備（電腦、電話、AP） → 面板標識房號或用途。
三、 測試與驗收
- 連通性測試：使用網絡測試儀逐點測試線纜通斷、接線圖、長度及衰減。
- 性能測試：對光纖鏈路測試損耗，對網絡鏈路測試傳輸速率、誤碼率。
- 文檔歸檔：更新竣工圖紙，記錄測試報告、設備配置清單及保修文件。
四、 核心輔助電腦軟件應用
高效的弱電工程離不開專業軟件的支撐，主要分為以下幾類：
- 設計與繪圖軟件
- AutoCAD：繪制施工平面圖、系統圖、機柜布置圖的行業標準工具。需熟練掌握圖層、圖塊及標注功能。
- Visio：便于快速繪制網絡拓撲圖、流程圖，模板豐富，操作直觀。
- 項目管理與文檔軟件
- Microsoft Project / 禪道：用于編制施工進度計劃、分配資源、跟蹤項目里程碑。
- Office系列：使用Word編制施工組織方案，Excel制作設備材料清單、測試記錄表，PowerPoint進行技術匯報。
- 專業配置與仿真工具
- Cisco Packet Tracer / GNS3：用于網絡設備的邏輯配置模擬與網絡架構仿真，可在施工前驗證方案可行性。
- 設備廠商專用網管軟件：如華為eSight、華三iMC，用于對安裝后的設備進行集中配置、監控與管理。
- BIM協同軟件（趨勢）
- Revit：在建筑信息模型（BIM）環境中進行三維管線綜合設計，能有效檢查與土建、強電管線的碰撞，指導精準施工。
****
弱電通信設備安裝是一項技術密集型工程，嚴謹?shù)氖┕すに囀腔A(chǔ)，而熟練運用各類電腦軟件進行設計、管理與調試，則是提升工程質量、效率與可視化水平的關鍵。施工人員應不斷學習，將規范工藝與數字工具相結合，從而交付穩定、高效、智能的通信基礎設施。
